Что такое рейсфедер, и как им пользоваться? Чертежный инструмент

История изобретения

Прародителем чертежного прибора является гусиное перо, использовавшееся для написания знаков. Владение письмом давалось не каждому. Так как напрямую зависело от умения заточить инструмент. Толстый полый стержень позволял захватить небольшое количество чернил для нанесения на пергамент, удобно удерживался в руке. Многие века повсеместное использование пера не находило себе альтернативы. Только с появлением металлического аналога изменились и носители информации, и форма написания текста. Возможность нанесения рисунка более тонкими линиями позволила развивать картографию и предмет начертательной геометрии.

Появление рейсфедера как обязательного инструмента в наборе для черчения произошло в восемнадцатом веке благодаря немецкому изобретателю. Создание точных карт и чертежей производилось с помощью наливной туши в письменный прибор. Со временем неудобство, связанное с подтекающей чернильной жидкостью, было разрешено изобретением рапидографа, устройства с пишущим узлом и сменными емкостями для краски. Рейсфедер можно использовать в каллиграфии и черчении.

Для проектирования рисунков и начертательной геометрии чертежное перо сегодня почти не используется, но остается востребованным в художественных эскизах и рисунках. Конструкторские бюро, архитекторы и инженерные работники, использовавшие инструмент ранее в работе, пользуются программным обеспечением, позволяющим создавать чертежи и рисунки в электронном виде.

Разновидности линейных инструментов

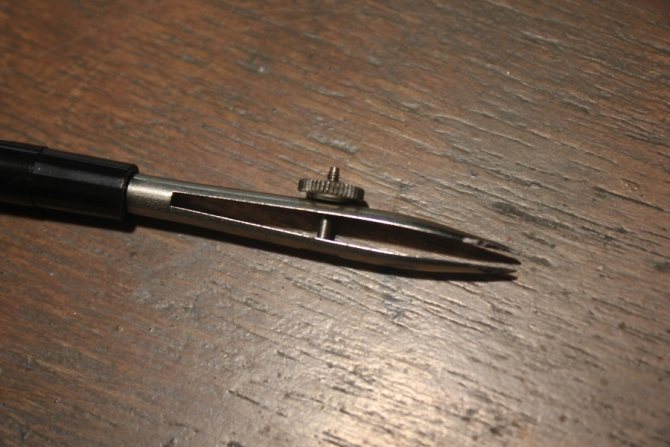

Что такое рейсфедер? Этот несложный инженерный прибор состоит из двух напряженных пластин, винтового зажима и ручки для удержания. Расстояние между створками заполняется краской, а ширину рисуемых полос регулируют гайкой и винтом. Теперь понятно, что такое рейсфедер. Сейчас следует разобраться в том, как правильно использовать устройство для письма на бумаге.

Линейные (прямые) бывают:

1. Обыкновенный рейсфедер позволяет в зажим вставить остатки карандаша, трубки или баллончики с чернильной жидкостью.
2. Ножевидный инструмент – раздвижные пластины имеют заточенные края формы, напоминающей лезвие ножа. Позволяет наносить широкую полосу краски.
3. Широкий, с делительной гайкой, позволяющий жесткую фиксацию раздвижных створок для выбора расстояния между наносимыми на бумагу параллельными линиями

Пошаговая инструкция применения

Перед началом работы нужно убедиться, что рейсфедер правильно заточен. В противном случае чертёж будет некачественным, линии размыты, появятся кляксы. Также советую приобрести специальный баллончик для туши.

Как почистить мягкую мебель от грязи, жира и запаха

Порядок работы следующий:

1. Снять пробку и наполнить баллончик тушью или краской примерно на ⅔ объёма.
2. Закрыть пробку.
3. Открыть колпачок.
4. При помощи регулировочной гайки создать необходимый просвет между пластинами, чтобы задать необходимую толщину линий.
5. Заполнить просвет между пластинами рейсфедера тушью из трубочки на баллончике.
6. Приложить линейку к ватману или кальке на место начала проведения линии.
7. Провести линию необходимой длины рейсфедером, не отрывая его от бумаги.
8. Процесс повторять до того момента, пока не закончится тушь между пластинами (это примерно 3-4 линии, в зависимости от длины).
9. Если линии очень длинные, будет 1 линия.
10. Повторить процесс заправки тушью.
11. При необходимости скорректировать толщину линий регулировочной гайкой.

Как чертить рейсфедером

Научиться этому просто. Нужно лишь немного терпения, практики, и пару десяток загубленных черновиков.

Для начала научитесь правильно держать инструмент: прямо, без углов наклона. Во избежание появления клякс, не делайте большой просвет между пластинами. Не набирайте много туши, следите, чтобы она не пересыхала. Если тушь высохла, протрите конец рейсфедера мягкой тряпочкой без ворсинок.

Лучше всего использовать специальную линейку, которая препятствует попаданию туши под неё. Если таковой нет, к деревянной линейке приклейте узкую полоску из другой линейки.

Проводите вначале горизонтальные параллельные линии. Затем дождитесь, когда тушь высохнет и поменяйте направление: начертите вертикальные или наклонные линии.

Иногда сложности возникают при вычерчивании толстых линий. Тогда поступают так: вначале вычерчиваются 2 тонкие линии, а пространство между ними заполняется тушью позже. Так чертёж будет выглядеть аккуратнее, и меньше вероятности растекания туши.

Как выщипывать брови

Мало кому известно что, рейсфедер не только чертежный инструмент, но и косметический. Изобретательные советские женщины использовали его для выщипывания бровей. Этот инструмент способен захватить любой, даже самый маленький волосок.

Небольшие габариты позволяли носить его в кармане или небольшой косметичке. Преимущество перед пинцетом заключалось в том что, пинцетом можно было повредить кожу, если выхватить несколько волосков. Прибегая к помощи этого инструмента, можно было добиться отличных результатов.

Несмотря на болезненность процедуры, женщины удачно применяли его для создания линии бровей. Перед началом процедуры брови смазывались жирным кремом, расчесывались щеточкой, затем чёрным карандашом намечался контур, а лишние волоски выщипывались.

Разновидности вращающихся инструментов

Вращающиеся тоже бывают разными. Ниже описаны их виды:

1. Кривой рейсфедер используется для выполнения кривых линий вручную, без лекал и линеек.
2. Двойной кривой — для нанесения параллельных линий произвольной траектории одновременно.
3. Двойной прибор наносит одновременно линии по прямой линейке или фигурному лекалу с расстоянием от 0,5 до 8 мм. С регулировкой толщины оставляемой полосы краски.
4. Узкий (катастерный) используется для обычного письма, цифровых обозначений на чертеже, нанесения пунктирных линий.
5. Циркульные (круговые) инструменты для черчения необходимы для нанесения дуг и окружностей на плоскости.

Для начертания пунктирных линий подойдет обычный прямой рейсфедер.

Разновидности рейсфедеров

Все многообразие типов рейсфедеров можно разделить на основные группы:

• металлический с регулировочной гайкой;
• стеклянный с пишущей частью разного размера (диаметра);
• рапидографы.

Отечественные государственные стандарты чертежных приборов выделяют следующие конструкции: обыкновенный, в форме ножа, широкий, кривой, двойной и узкий. Обыкновенная модель удобна, чтобы быстро задать нужную толщину при рисовании линий; двойная – для толстых линий. Кривые виды необходимы для прочерчивания по лекалам. Для проведения пунктира есть много приспособлений, однако удобно и просто применять обыкновенный вид.

• Почему чешется голова
• Золотые подвески сердечки
• Цервициты — что это за болезнь шейки матки. Симптомы и лечение хронического и острого цервицита у женщин

Описание некоторых видов

Инструменты по устройству делят на: одинарные, полуторные, полуавтоматические, калибровые, двойные, круговые, где каждый имеет свои преимущества. Полуторный вмещает больше чернильной краски, что позволяет получить широкую линию. Полуавтоматический имеет полый контейнер, в который заливается тушь, и капиллярную трубку, подведенную к затворкам пластин. При нажатии на острие пера поступающие чернила оставляют след на носителе. Калибровое перо имеет оцифрованный винт, регулирующий ширину наносимой полосы.

Производятся аналоги ручек для черчения – рапидографы, позволяющие вычерчивать линии различных толщин одним устройством. Очень удобны при работе с шаблонами. Не подтекающее перо экономит расход туши в стеклянном резервуаре. По сути, это капиллярные ручки.

Использование в черчении. Как работать с инструментом?

Как пользоваться рейсфедером при черчении? Устройство заправляется наполнителем на 5-6 мм, немного наклоняя вперед подвижным наконечником в перпендикулярной плоскости. При письме наклон пера производится на себя, позволяя чернилам покидать пространство между пластинами. Для получения навыков письма пером необходимо некоторое время. Выработать каллиграфический почерк красивыми вензелями удается не всем.

Со временем пишущие пластины затупляются и подлежат наточке. Для этого свинчивают створки, производят затачивание на точильном камне, смазанном машинным маслом. Выполняется последующее шлифование мелкозернистой наждачной бумагой. Но края пластин не должны быть настолько острыми, чтобы резать бумагу. Чертежный инструмент снова готов к работе.

Устройство очень удобно для начертания окружностей малых диаметров. Перед непосредственным выполнением работы инструмент проверяют на черновом листе бумаги, выравнивают размеры ширины требуемой линии за счет установки пластин по шкале, чистоты прорисовывания — с помощью очистки устройства от остатков засохших чернил и бумажных волокон влажной тканью.

Правильно отрегулированный прибор дает возможность получить качественное изображение. Концы створок должны иметь одинаковую толщину и длину, находиться в одной плоскости, заточены и прочно закреплены на ручке или стержне. Винт и гайка не раскручиваются в процессе работы.

Советы по уходу и полезная информация

• Перед началом работы убедитесь в отсутствии засохшей краски или туши на пластинах.
• Не затягивайте сильно регулировочную гайку во избежание срывания резьбы.
• По окончании работы протрите рейсфедер тряпочкой, удалив остатки туши.
• Если инструмент затупился, заточите концы пластин при помощи наждачной бумаги или надфиля.

Что можно подарить учителю на День Учителя

Где используют?

Использование рейсфедера для черчения постепенно вытесняется широким применением компьютерных программ для построения схем, карт и чертежей. Но возможность использования устройства для написания изящных букв и экспрессивных надписей с художественным эффектом востребована в искусстве каллиграфии. Нанесение поздравительных текстов и надписей на сувенирной продукции рукописным образом остается популярным занятием.

Для чего нужен рейсфедер

Рейсфедером называется инструмент, изобретенный в 18 веке как перо для написания тушью на бумаге. В последующем, устройство, состоящее из двух подпружиненных пластин, зажима и ручки, стало активно применяться в чертежном деле. Для рисования или черчения небольшое расстояние между пружинящими створками заполняют тушью или краской, а ширину линии регулируют маленькой гайкой с винтом. Преимущественное применение рейсфедера – в художественно-оформительских эскизах, рисунках, самостоятельно или с использованием линейки со специальными выступами против стекания туши.

Использование при черчении

Узнав, что такое рейсфедер, при его применении важно понять: у качественного инструмента створки касаются бумаги одновременно, их края должны быть гладкими и тонкими, при этом не допуская разрезания бумаги. Чертежным пером возможно проведение линий шириной от 0,1 до 1,0 мм. Чтобы получить линию нужной толщины, пластины инструмента устанавливают по шкале, делают пробную линию и при необходимости корректируют установку.

Перед чистовой работой инструмент проверяется на пробном листе бумаги: если тушь не выходит из пера, ее разбавляют или чистят уже сам прибор с помощью влажной тряпочки. Тушь засыхает быстро, поэтому устройство нужно периодически очищать. В применении инструмента требуется навык, но современные чертежи уже получают на компьютере с помощью специализированных программ, и устройство используется по назначению все реже.

Использование для каллиграфии

Чертежное перо, незаменимое для многих профессий – конструкторов, художников-оформителей, архитекторов и инженеров, – очень популярно в каллиграфии. С помощью инструмента одинаково доступно выводить изящные буквы и экспрессивные надписи, добиваясь специальных эффектов в каллиграфических работах. Если в чертежном деле рейсфедер утрачивает свою востребованность, то новый виток интереса к написанию букв рукописным образом дал устройству очередную возможность применения в этой области.

Это интересно: Лучшие причёски с хвостом: делаем укладку поэтапно своими руками

Рейсфедер для бровей

Необычное применение прибор нашел в косметологических салонах. Используя рейсфедер для бровей, некоторые женщины не знают об изначальном его происхождении и предназначении. Как используют его дамы? Чертежный инструмент отлично удаляет короткие волосы, которые не берет стандартный пинцет. Простота в использовании позволяет производить процедуры самостоятельно в домашних условиях.

Острые концы прибора, в отличие от привычного пинцета, позволяют захватывать по одному отростку, не выдергивая по несколько штук одновременно. Зажимают удаляемый волос как можно ближе к корню, резким движением выдергивают. Предварительное моделирование формы бровей с помощью закрашивания или нанесения трафарета позволит точнее выдержать форму желаемого изгиба брови.

Главное достояние такого мероприятия – отсутствие в результате пеньков волосяных отростков, просвечивающихся через кожу. Незначительное отличие материала предмета, используемого профессионалами косметологии, позволяет не заметить разницу в использовании и получении конечного результата. Обязательны обработка и индивидуальное использование рейсфедера.

Прореживание густых бровей по одному волоску в отдельности под самый корень, придание изящной формы подвластны удобному для этих целей инструменту.

Удлиненная ручка не загораживает лицо, позволяя формировать контур волосяного покрова бровной дуги самостоятельно.

Компактный и легкий прибор легко помещается в косметичке, сумочке. Для уменьшения боли при щипании волосков необходимо распарить кожу. Раскрываются поры и лунки волос, позволяя менее болезненно выдернуть лишние ростки. Применение смягчающих кремов перед процедурами тоже может помочь в размягчении эпидермиса, что облегчит удаление с корнем волосяных пеньков.
